在汽车技术快速迭代的当下，汽车热管理系统智能化进程持续加速，作为核心部件的汽车水泵，其变革发展备受关注。传统机械水泵依赖皮带驱动，存在损耗大、效率低、易磨损等弊端，而电子水泵采用电机驱动，可显著降本增效。在新能源汽车热管理系统对性能提出严苛要求的趋势下，电子水泵的应用已成为行业发展的必然选择。

在此背景下，我司与英飞凌强强联合，依托英飞凌 MOTIX™技术，重磅推出 120W 汽车水泵智能驱动方案。该方案以英飞凌 TLE9954 全集成 SoC 芯片为核心，为新能源汽车热管理领域提供了高效率、低成本的全新解决方案。

参考电路板

Ø方案核心优势

l宽压宽温：具备单电源 5.5 - 29V 输入能力，结温范围覆盖 -40℃~175℃（Grade 0/1），可在极端环境下稳定运行。

l强劲内核：搭载 Arm® Cortex® - M23@40MHz 处理器，配备 72 KB Flash 和 6 KB RAM，为复杂运算提供强大支持。

l安全双认证：通过 ASIL - B 功能安全认证与 Arm® M23 Trust Zone®网络安全硬件级加密，全方位保障系统安全。

l集成通讯：支持 LIN 协议（LINUART），并配备具有安全传输关闭功能的 LIN 收发器，实现高效稳定通讯。

l集成驱动：内置 3 相 MOSFET 桥式驱动器，无需额外配置外部驱动 IC，简化电路设计。

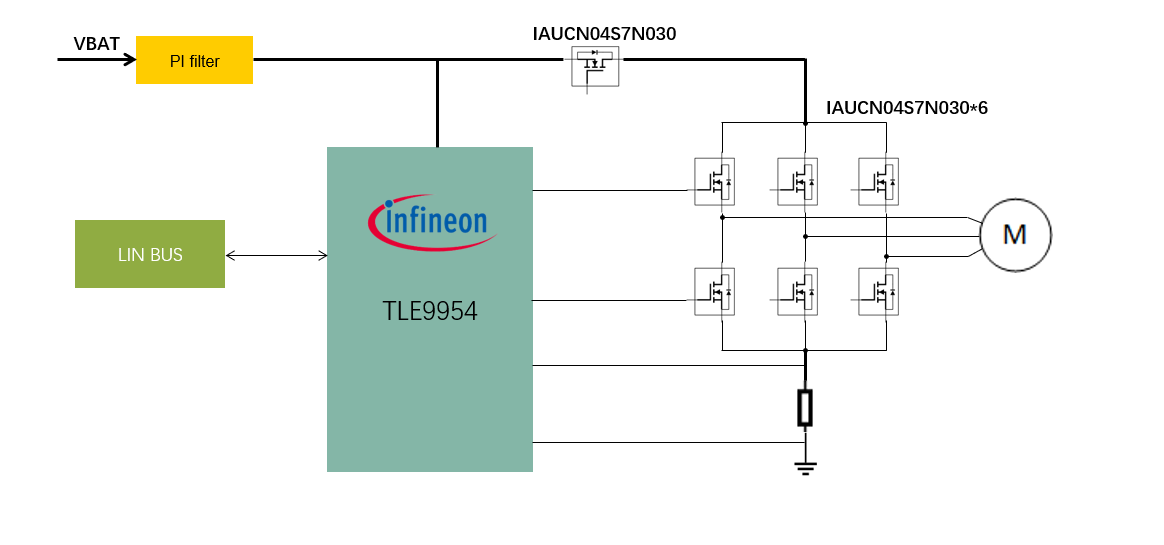

系统框图

Ø极简设计搭配

l单电阻采样优化：采用单电阻采样搭配内置可调增益 CSA 放大器，节省外部运放，降低硬件成本与复杂度。

l低噪声调制：运用 10kHz~15kHz SVPWM 调制技术，实测噪声＜45dB(A)，营造静谧运行环境。

l外围器件精简：相较于传统方案，外围器件减少 40%，有效节省 PCB 空间，降低系统成本。

方案展示

Ø智能控制算法

l双模式启动：支持 I/F 启动与直接闭环启动双模式，满足不同应用场景需求。

l宽转速范围：实现 500~8000 rpm 宽转速范围，适配 2 极对电机，支持 LIN 启动和 PWM 启动，灵活应对各种工况。

l快速堵转检测：堵转检测响应时间＜50ms，可迅速采取保护措施，保障系统安全稳定运行。

运行波形

这款120W汽车水泵智能驱动方案，是麦积电子在车用集成电路及应用方案领域的显著成果，能为客户创造实际价值。方案优势突出：宽压宽温让水泵在极端环境稳定运行，为车辆关键部件散热，延长整车寿命；强劲内核配智能算法，精准调速，高效节能，降低运营成本；通过双认证且快速堵转检测，筑牢安全防线，提升品牌安全形象；设计极简，降低硬件成本与复杂度，赋予设计更多灵活创新可能。

我们深知，技术创新需携手同行。未来愿与行业同仁深挖汽车电子潜力，以先进技术和优质产品，助力汽车行业转型升级，共赴智能、高效、绿色未来。
